Базовая сварочная машина для одной скорлупы
Сварка столбов из одной скорлупы, начиная с гнутых скорлуп.
БАЗОВАЯ СВАРОЧНАЯ МАШИНА ДЛЯ ОДНОЙ СКОРЛУПЫ
OMM предлагает широкие и гибкие решения на основе своей последней сварочной машины для одной скорлупы с непрерывной сваркой, высоким качеством сварки, глубоким проваром, сваркой и выпрямлением конических круглых и многогранных столбов, что делает данную машину пригодной для цеха изготовления столбов с широким диапазоном типов столбов.
Сварочной машиной для одной скорлупы фирмы OMM легко управлять и обслуживать благодаря ее дружественному интерфейсу. Она изготовлена по последним производственным технологиям, гарантирующим самые лучшие результаты по сварке столбов.
Она используется для изготовления стальных столбов, и представляет хорошее решение для компаний, желающих изготовлять столбы (конические круглые и многогранные столбы) с широким диапазоном типов столбов, очень высокого качества, при сокращенном времени обработки столбов и высокой производительности.
Сварочная машина для одной скорлупы фирмы OMM независимо обрабатывает конические круглые и многогранные столбы, начиная с нижнего диаметра, вплоть до диаметра 500 мм.

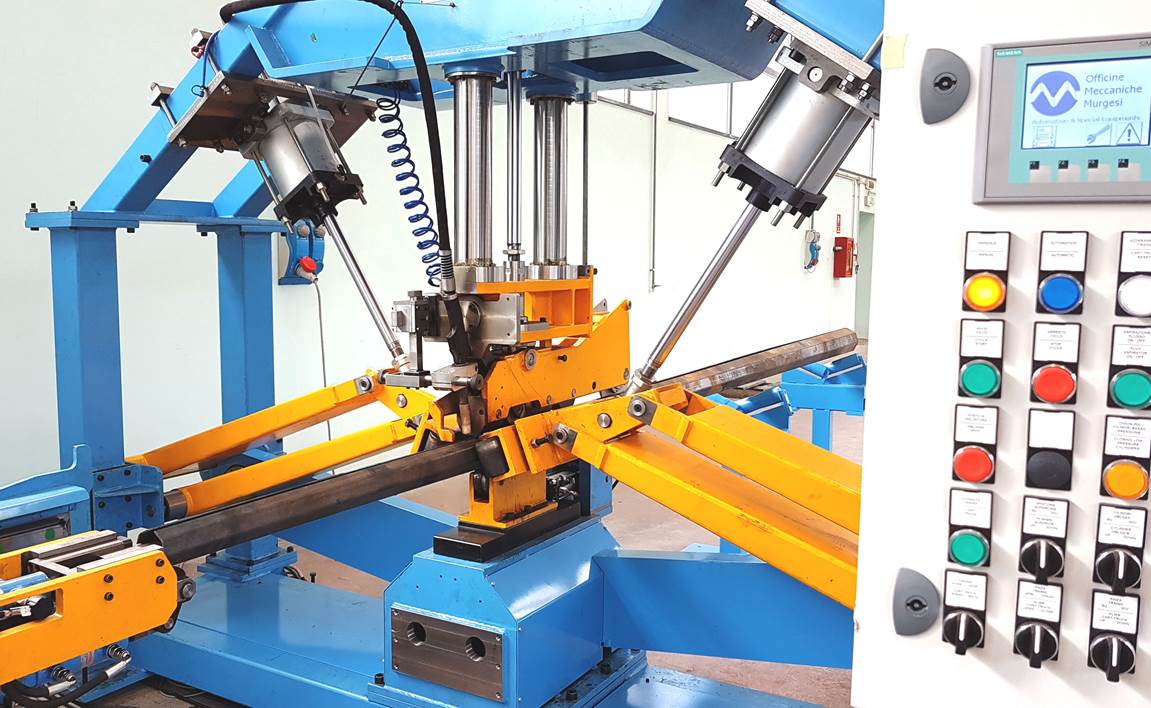

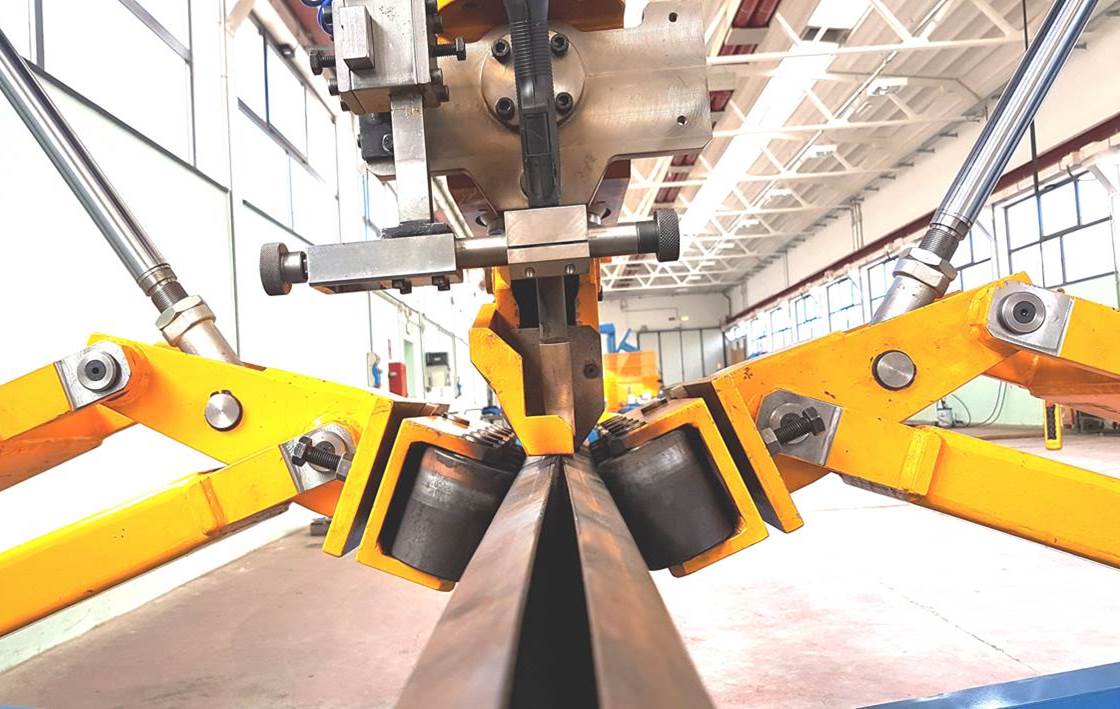

Данная машина позволяет, начиная с гнутой трапеции, сваривать шов с приложением нужной силы с боков и сверху, чтобы закрыть шов без деформации. Машина является полуавтоматической и имеет управление давлением по 3 осям, выполняемым пневматическими цилиндрами. Оператор может изменить величину приложенной силы в соответствии с механическим сопротивлением (диаметр и толщина).
Основные технические параметры
Сварочная машина для одной скорлупы фирмы OMM одновременно с этапом сварки выпрямляет столб без использования огня, гарантируя максимальный изгиб по всей длине не более 2 мм (при L = 16 м, толщина = 5 мм). Весь процесс управляется только одним оператором, нужным для установки параметров (длина столба, диаметры вершины и основания, толщина) и для наблюдения. Изготовление столба хорошего качестве, прямого и хорошо сваренного, это главное, чтобы не терять время и деньги на ремонтном участке.
Данная машина, как и все наши машины и системы, была спроектирована и изготовлена с соблюдением всех норм безопасности и охраны окружающей среды (шум, вытяжка дымов, рекуперация энергии), принятых Евросоюзом:
• Подчиняется всем применимым требованиям директивы по машинам2006/42/EC
• Согласуется со всеми применимыми положениями директивы 2006/95/CE (низкое напряжение)
• Согласуется со всеми применимыми положениями директивы 2004/108/CE (электромагнитная совместимость)
• Согласуется со стандартом EN ISO 12100 (Общие принципы проектирования машин)
• Согласуется со стандартом EN 60204 (Электрооборудование машин)
OMM использует систему менеджмента в соответствии с Европейским нормативом ISO 9001:2015 по проектированию, изготовлению, установке и обслуживанию автоматического промышленного оборудования для изготовления стальных изделий (EA 18).
- Минимальный диаметр столба 60 мм
- Максимальный диаметр столба 500 мм
- Длина столба до 16 м
- Толщина стенки до 5 мм
- Любая конусность столба
- Обрабатываемый материал: S235JR, S355JR, S500 (EN10025), без окислов и смазки, выпрямленный стальной лист, дрессированный и обрезанный по размеру
- Автоматическое перемещение скорлупы без специальных инструментов
- Направление сварки: наши машины позволяет начинать работу от диаметра основания к вершине

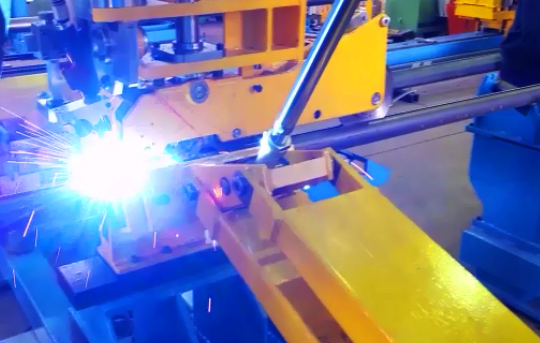

- Сварка конических круглых и многогранных столбов по технологии сварки MIG/MAG или SAW
- Изменяемое боковое давление в соответствии с сопротивлением столба (диаметр и толщина)
- Автоматическое выпрямление столбов в течение процесса сварки, без открытого огня (в согласии с Европейским законом 626/94)
- Минимальная деформация столбов в течение этапа сварки

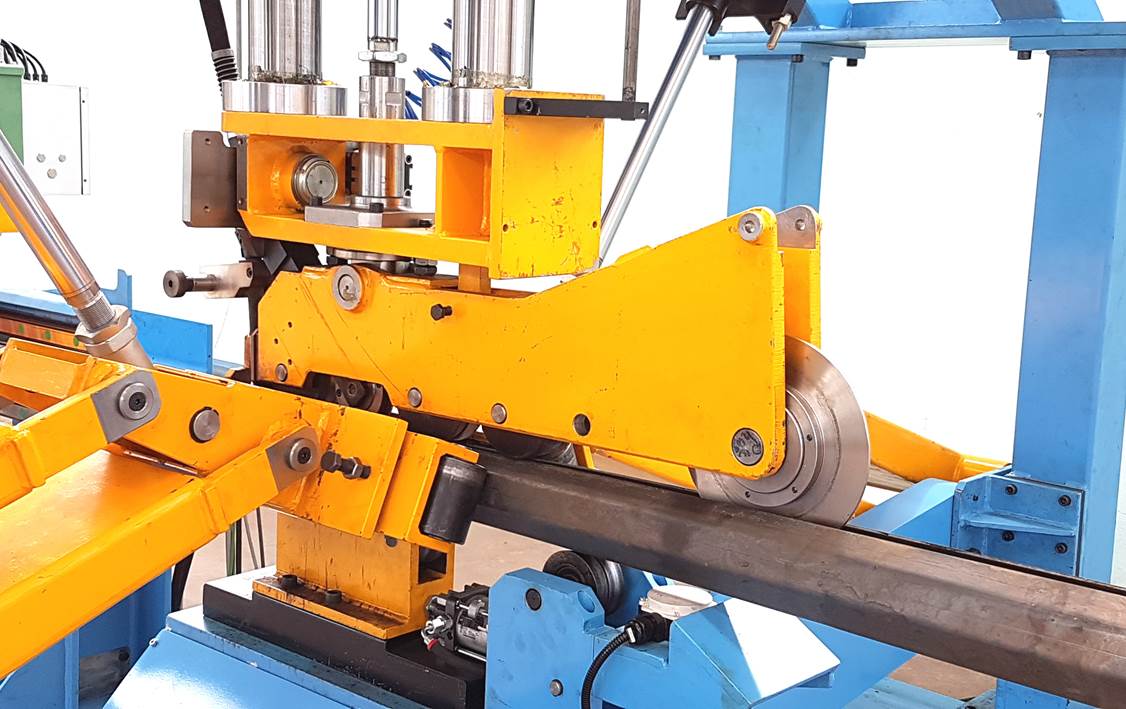

- Тяговая каретка для продвижения столба с постоянной скоростью, что дает идеальную сварку (без прерываний)
- Система мониторинга реального времени и телесервис через Интернет- соединение
- Время манипуляций со столбом максимум 30 с
- Производительность 10 столбов / час (при L = 9 м, толщина = 3 мм)
- Только один оператор для управления линией
| Толщина (мм) |
Скорость сварки для технологии сварки SAW (м/мин) |
|
| Провар 60% | Провар 80% | |
| 3 | — | 2.2 |
| 4 | — | 2 |
| 5 | — | 1.8 |
| Толщина (мм) |
Скорость сварки для технологии сварки Mig-Mag (м/мин) |
|
| Провар 60% | Провар 70% ÷ 80% | |
| 3 | 2.0 | 1.7 |
| 4 | 1.8 | 1.5 |
| 5 | 1.6 | 1.3 |
