MACCHINE PER LA PRODUZIONE DI PALI
Linea di finitura per pali d’illuminazione
Finitura dei pali d’illuminazione, a partire dai pali saldati.
LINEA DI FINITURA PER PALI D’ILLUMINAZIONE
OMM offre soluzioni ampie e flessibili grazie alla sua ultima linea di finitura per pali d’illuminazione con apertura delle porte con taglio al plasma ad alta precisione e qualità, saldatura della piastra di base, foratura, saldatura dadi, riduzione di manodopera, investimento ridotto, area d’installazione ridotta che rendono questa macchina adatta e molto conveniente per le società orientate alla produzione di pali con elevata richiesta di produttività e qualità.
La linea di finitura per pali d’illuminazione OMM può essere facilmente gestita grazie alla sua interfaccia intuitiva. È prodotta con le più moderne tecnologie produttive in grado di garantire i migliori risultati in termini di finitura dei pali (apertura porta, saldatura piastra di base, saldatura dadi, ecc…).
Utilizzata per la finitura dei pali d’illuminazione, rappresenta la soluzione per le aziende che vogliono produrre in automatico pali di buona qualità, con tempo ciclo e numero di operatori ridotto ed elevata ripetibilità, pronti per il processo di zincatura.
La linea di finitura per pali di illuminazione OMM comprende le seguenti macchine:
-

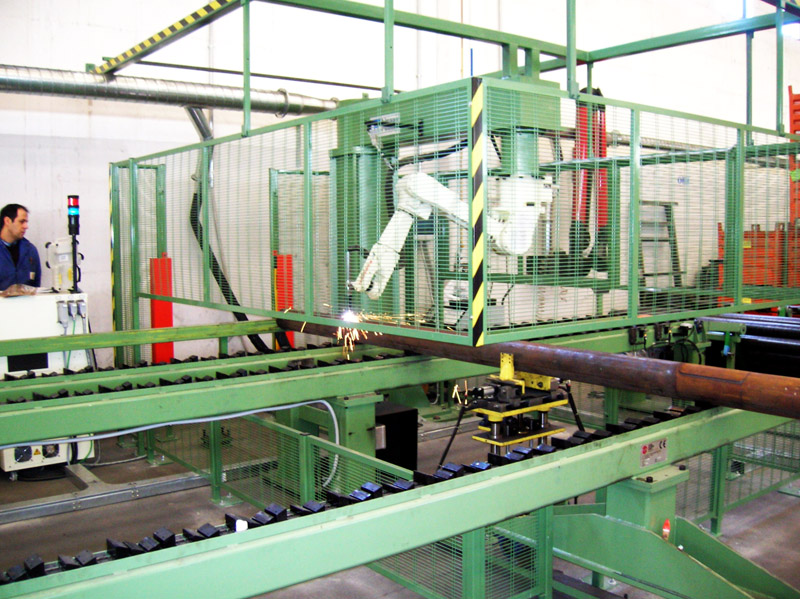

Conveyor a rulli e catenarie per trasporto pali
-
Sistema di marcatura per pali e porte
-

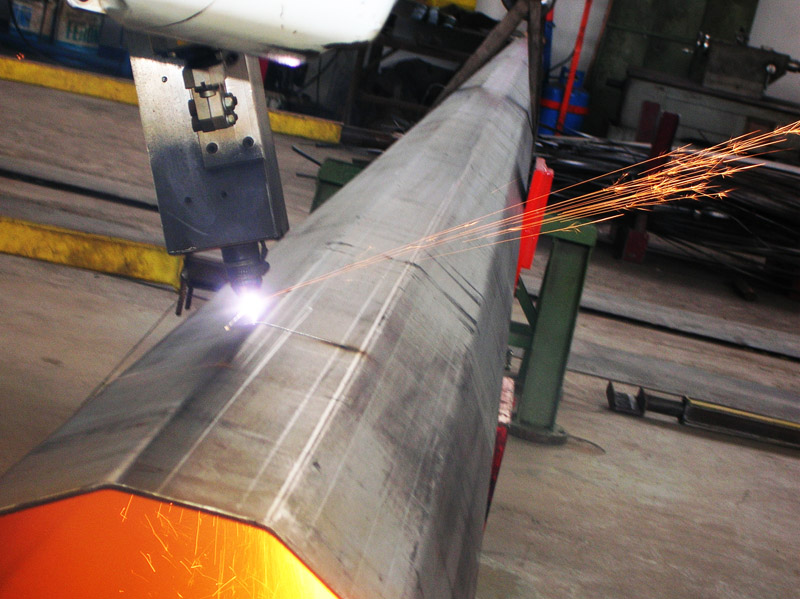

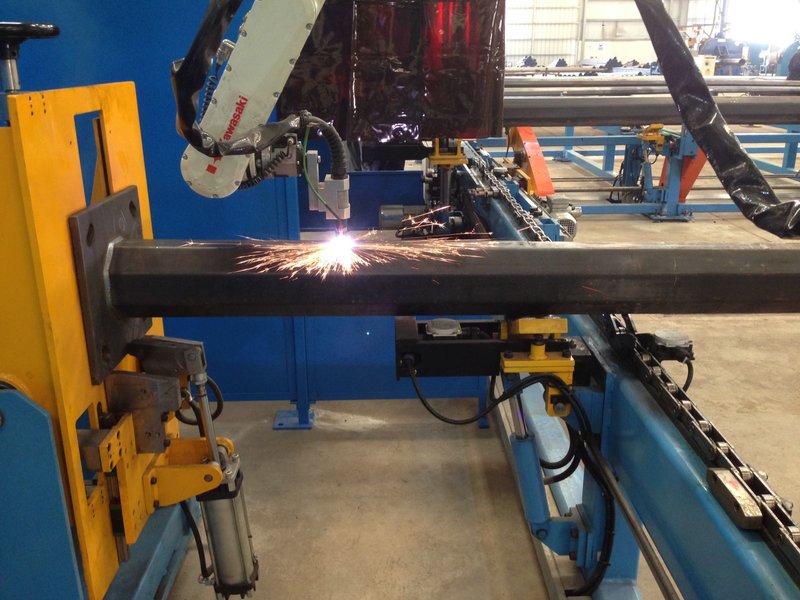

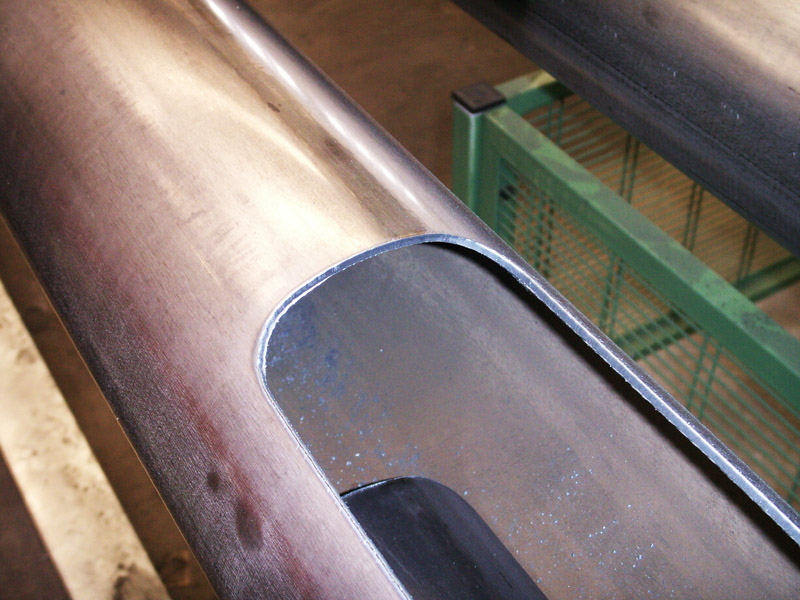

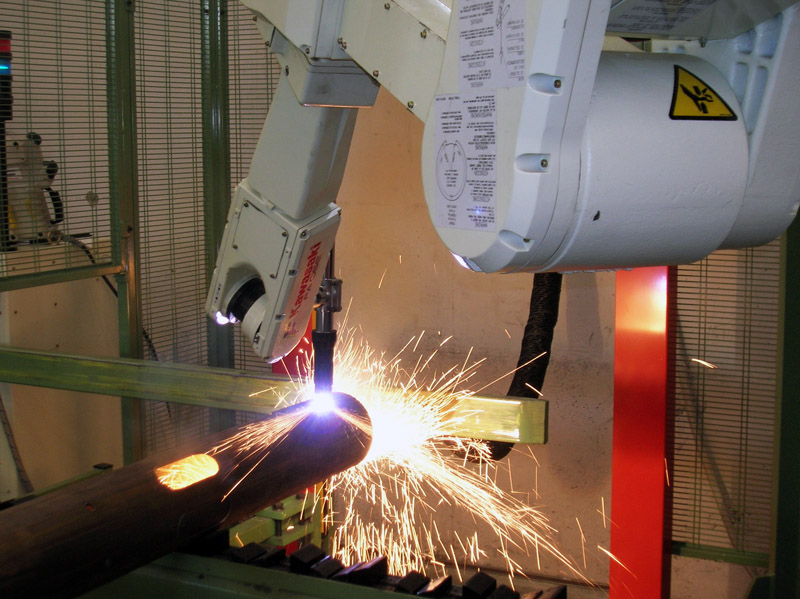

Sistema robotizzato per apertura porta taglio plasma
-
Sistema robotizzato per il prelievo delle porte
-
Stazione per saldatura manuale ed eventuale riparazione
-
Stazione di calibrazione per la calibrazione della base del palo
-
Stazione di carico semi-automatica della piastra di base
-

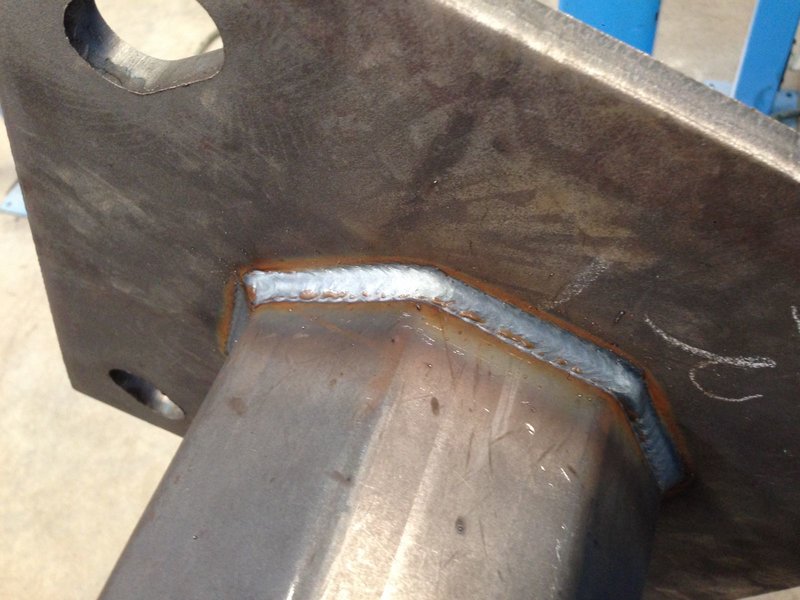

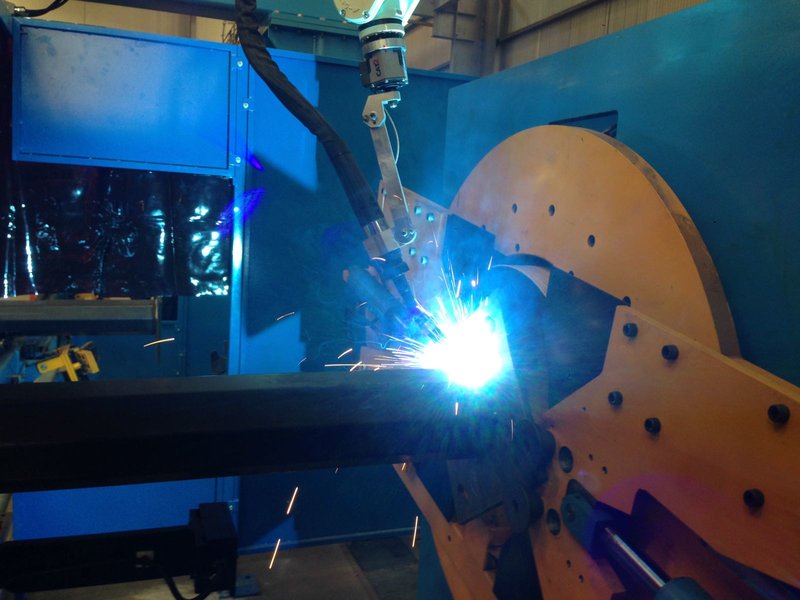

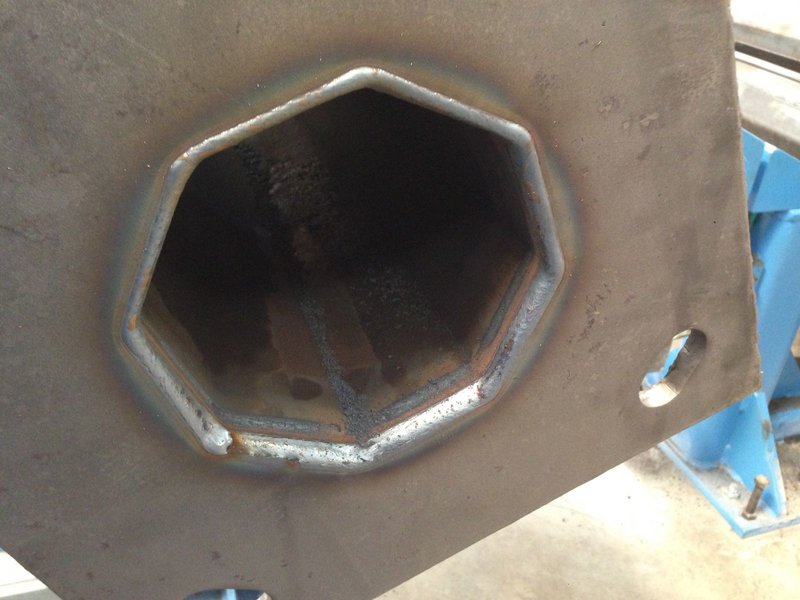

Stazione robotizzata per la saldatura interna/esterna della piastra di base
-
Stazione di saldatura robotizzata del rinforzo della piastra di base
-
Stazione di foratura del palo
-
Stazione di riferimento dadi e saldatura
Caratteristiche tecniche e principali
Questa macchina consente, a partire da una vasta gamma di pali in termini di diametro, lunghezza e tipologia (tono conico e poligonale, pali di illuminazione) di rendere automatico tutto il processo senza alcuna manipolazione del palo con il numero minimo di operatori, garanzia di buona qualità, ripetibilità e precisione.
Realizzare un buon palo in un tempo davvero molto ridotto è la prima condizione per essere i primi nel mercato e aumentare il profitto.
Questa macchina come tutte le nostre macchine/impianti è stata progettata e prodotta rispettando tutte le norme, in termini di sicurezza e nel rispetto dell’ambiente (rumore, aspirazione fumi, recupero di energia), dato dalla Comunità Europea:
• Conforme a tutti i requisiti applicabili della direttiva 2006/42/CE
• Conforme a tutte le disposizioni applicabili della direttiva 2006/95/CE (bassa tensione)
• Conforme a tutte le disposizioni applicabili della direttiva 2004/108/CE (compatibilità elettromagnetica)
• Conforme alla norma EN ISO 12100 (Principi generali sulla progettazione delle macchine)
• Conforme alla norma EN 60204 (apparecchiature elettriche per macchine)
OMM implementa il sistema di gestione in conformità alla norma europea ISO 9001:2015 per la progettazione, costruzione, installazione e manutenzione delle apparecchiature industriali automatiche per la fabbricazione dell’acciaio (EA 18).
- Linea alimentata da fascio di pali saldati
- Diametro del palo 60÷250 mm
- Dimensione massima della portella 660 x 150 mm
- Spessore del palo 3÷6 mm
- Lunghezza del palo 4.000÷16.000 mm
- Pali tipo tondo conico / poligonale
- Stazione di calibratura della base del palo fino a 250 mm di diametro (unità idraulica)
- Partner di sollevamento con magnete per il sollevamento della piastra di base
- Sistema di ribaltamento della piastra di base
- Foratura e saldatura automatica del dado
- Recupero della porta dopo il taglio
- Robot antropomorfo molto preciso
- Sistema automatico di posizionamento e rotazione pali sulla stazione
- Processo completamente automatizzato
- Marcatura pali/porte con sistema automatico
- Sistema di monitoraggio dati in tempo reale e tele assistenza tramite connessione ad internet
- Velocità di produzione fino a 10 pali/ora
- Solo cinque operatori per la gestione della linea (in funzione della tipologia di impianto)
