MACHINES POUR LA PRODUCTION DES POTEAUX
Soudeuse pour poteaux 3‑4 coquilles
Soudure des poteaux à 3 et 4 coquilles, à partir des coquilles pliées.
SOUDESUE POUR POTEAUX 3-4 COQUILLES
OMM fournit des solutions amples et flexibles par sa dernière soudeuse pour poteaux avec 3-4 coquilles avec un système d’accouplement innovante, une soudure de qualité, une pénétration de soudure élevée, une soudure des poteaux ronds coniques et polygonaux ; ces caractéristiques rendent cette machine appropriée pour les usines de fabrication de postes.
La soudeuse pour poteaux avec 3-4 coquilles de OMM peut facilement être exploité et conduit grâce à son interface conviviale. Elle est produite avec les technologies les plus nouvelles et est capable d’assurer les meilleurs résultats en termes de soudure de poteaux.
Utilisée pour la production de poteaux en acier, cette machine représente la solution pour les compagnies qui veulent produire des poteaux avec une vaste gamme de diamètres et d’épaisseurs, des poteaux d’une qualité élevée, avec un temps de manipulation réduit et un taux de productivité élevé, pour la fabrication de postes.

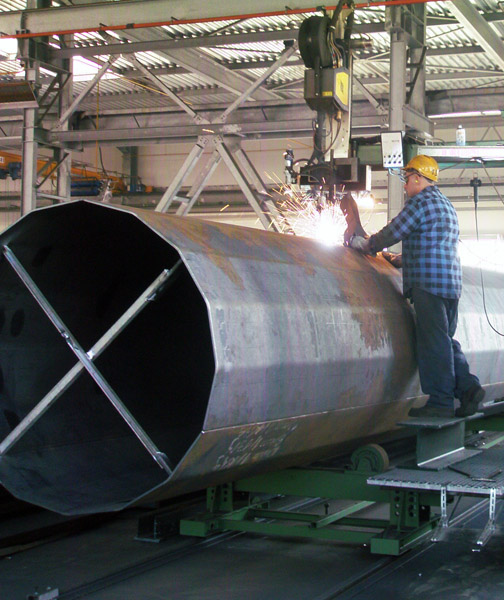

La soudeuse pour poteaux avec 3-4 coquilles de OMM traite indépendamment les poteaux ronds et polygonaux en commençant par le diamètre supérieur ou bien par le diamètre inférieur, jusqu’à un diamètre de 2.900 mm. La machine susmentionnée est un groupe composé par trois machines parce que les processus de soudure et accouplement sont réalisés en différentes étapes, par plusieurs machines.

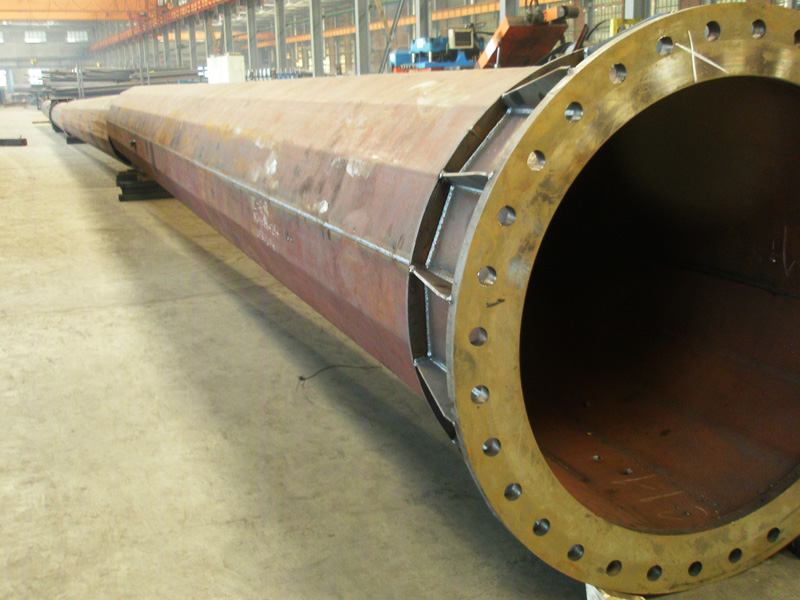

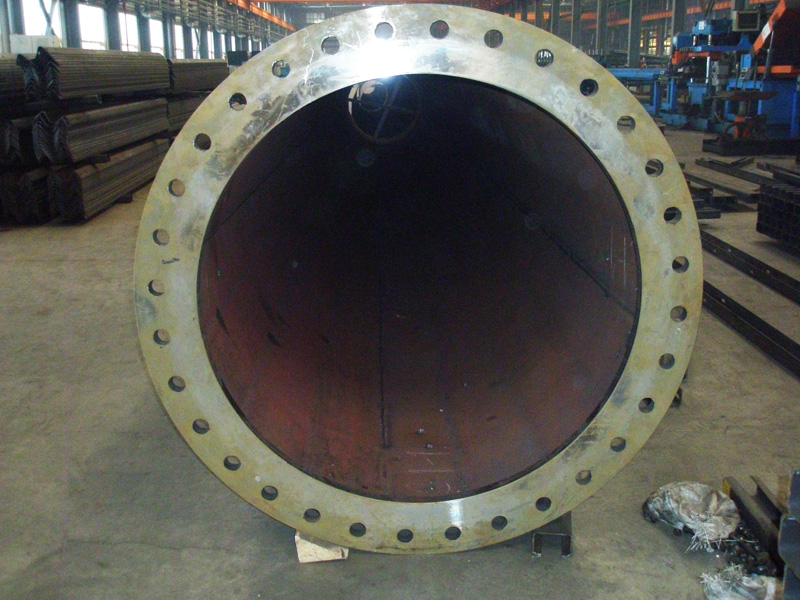

La réalisation de poteaux avec un diamètre de 1.000 mm à 2.900 mm avec une épaisseur de 12÷30 mm a lieu par le démontage du poteau entier en plusieurs coquilles, à cause de son épaisseur et de ses poids élevés, ainsi que de la disponibilité des tôles sur le marché. Pour les poteaux si grands, le démontage du poteau en 4 coquilles représente la meilleure solution, afin d’une manipulation plus facile et de l’optimisation de la plaque.
Grâce à son système d’accouplement innovante, il n’est pas nécessaire d’utiliser des outils spéciaux pour l’exploitation et l’accouplement des coquilles, en réduisant le temps d’accouplement et en le réalisant d’une façon précise et sûre.

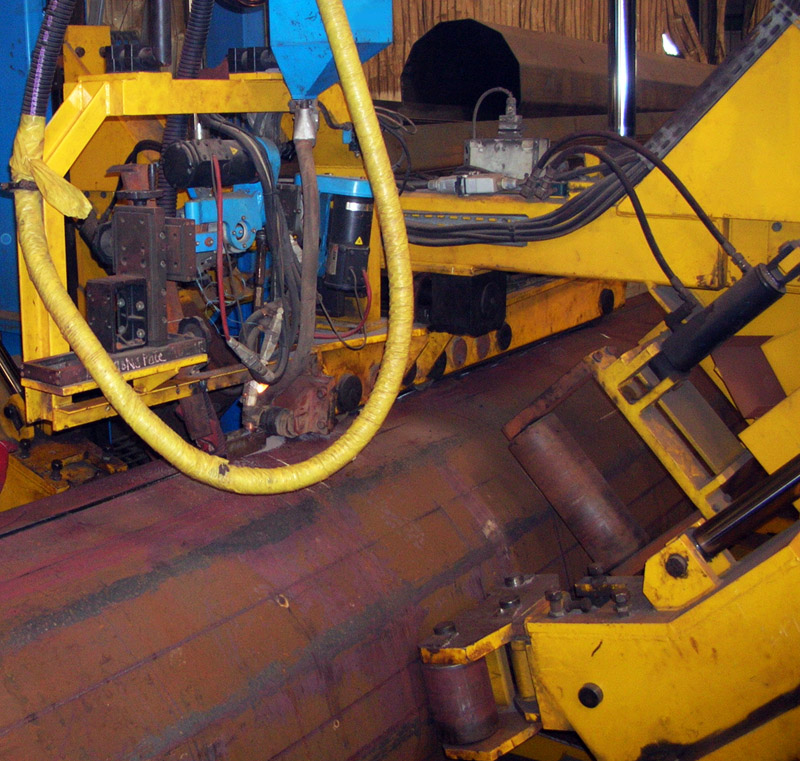

Cette machine permet de souder le joint à partir d’un trapèze courbé, en appliquant la force correcte sur le côté ou sur la partie supérieure afin de fermer le joint sans aucune déformation de sa forme. Pour faire cela, la machine vérifie la valeur de la force appliquée en la changeant par rapport à la résistance mécanique (diamètre et épaisseur).
Caractéristiques techniques et principales
Chaque machine est gérée seulement par un opérateur pour le réglage des paramètres (longueur des poteaux, diamètre supérieur et inférieur, épaisseur) et de la supervision.
La réalisation d’un poteau de qualité, redressé et bien soudé, représente la condition principale pour ne pas perdre son temps et son argent sur le poste de réparation.
Cette machine ainsi que toutes nos équipements ont été conçues et fabriquées en conformité avec les normes existant en termes de sécurité et respect de l’environnement (bruit, aspiration des fumées, récupération de l’énergie), établies par la Communauté Européenne :
• Conforme à toutes les exigences applicables de la directive machines 2006/42/CE
• Conforme à toutes les dispositions applicables de la directive 2006/95/CE (basse tension)
• Conforme à toutes les dispositions applicables de la directive 2004/108/CE (compatibilité électromagnétique)
• Conforme à la norme EN ISO 12100 (Principes généraux de conception des machines)
• Conforme à la norme EN 60204 (Equipement électrique de la machine)
OMM met en œuvre le système de gestion conformément à la norme européenne ISO 9001: 2015 pour la conception, la construction, l’installation et la maintenance des équipements automatiques industrielles de fabrication de l’acier (EA 18).
- Diamètre minimal du poteau 1.200 mm
- Diamètre maximal du poteau jusqu’à 2.900 mm
- Longueur du poteau 6,5÷12,5 m
- Épaisseur du poteau jusqu’à 32 mm
- Tous conicité des poteaux
- Matériel à traiter : S235JR, S355JR, S500 (EN10025), sans oxyde et lubrifiant, tôle aplanie, Skinpassé et coupé sur mesure
- Accouplement automatique des moitiés des coquilles sans travail humain
- Accouplement automatique des coquilles, sans travail humain
- Tolérance d’accouplement environ ±0.3 mm (plus haute par apporte à l’épaisseurs traité)
- Soudure Tète-Base renversé : nos machines permettent de travailler en commençant indifféremment par la tête ou par la base du poteau
- Soudure de poteaux ronds coniques et polygonaux
- Technologie de soudure MIG/MAG/SAW : emploi des technologies les plus nouvelles pour les épaisseurs élevées, capable de réaliser une soudure d’une grande valeur esthétique, dans les plus brefs délais et avec des coûts réduits
- Pression latérale variable selon la résistance du poteau (diamètre et épaisseur)
- Déformation minimale des poteaux pendant la phase de soudure
- Chariot de trainage pour faire avancer le poteau à une vitesse constante en réalisant une soudure parfaite (sans aucune interruption)
- Système de monitorage en temps réel et téléservice par une connexion internet
- Un seul opérateur pour l’exploitation de chaque machine
