MACHINES POUR LA PRODUCTION DES POTEAUX
Presses plieuses hydrauliques jumelée

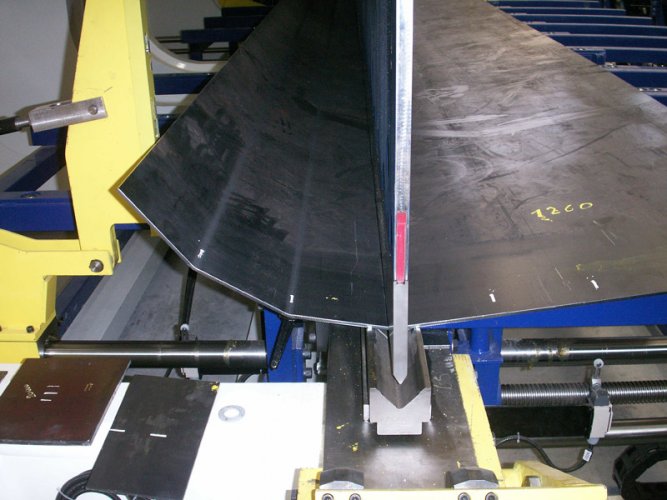

Pliage de trapèzes, à partir des trapèzes aplatis pour la production de coquilles prêtes à être soudées.

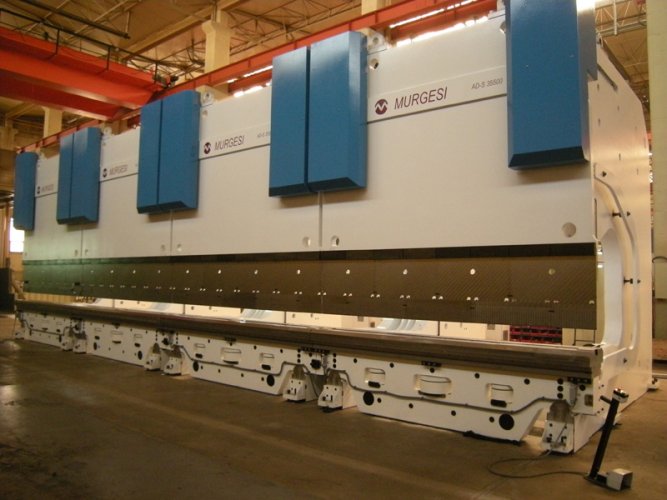

PRESSES PLIEUSES SYNCHRONISEE JUMELEE
OMM fournit des solutions amples et flexibles par sa dernière presse plieuse synchronisée jumelée avec une qualité et une précision de pliage élevées, aucune fondation demandée, et avec l’avantage de la fabrication d’une vaste gamme de poteaux et d’un coût d’investissement réduit. Ces caractéristiques rendent cette machine très pratique et appropriée pour les usines de fabrication de poteaux.
La presse plieuse synchronisée jumelée de OMM peut facilement être exploité et conduit grâce à son interface conviviale. Elle est produite avec les technologies les plus nouvelles et est capable d’assurer les meilleurs résultats en termes de pliage de trapèzes.
Le design novateur de la presse plieuse de OMM, grâce au contrôle Delem, permet d’exploiter et de synchroniser 4 presses plieuses en évitant les fondations et en réalisant le pliage d’une façon uniforme.
Un plus grand nombre de presses plieuse permet de réaliser une presse plieuse avec une profondeur de gorge plus profonde et une structure plus robuste. Les presses plieuse de OMM permettent de ne pas tourner le trapèze pendant la phase de pliage afin de le compléter.
Le processus entier est géré par un seul opérateur qui s’occupe du réglage des paramètres et de la supervision ; le processus est entièrement automatisé, sans aucune manipulation manuelle de la feuille de tôle. Les positionneurs antérieurs et postérieurs amènent la feuille de tôle sous la presse plieuse.
Les positionneurs antérieure et postérieure peuvent être réalisé avec diffèrent solution (positionneurs multiples ou avec un couple de bar unique) en fonction des besoins des clients.
Pendant l’opération de pliage la presse plieuse appliquera une force opposée du bas vers le haut, grâce au système de bombage, qui assurera un bon redressement du poteau après le pliage.
Une presse plieuse personnalisée peut être conçue à la demande du client.
Caractéristiques techniques et principales
Avec la presse plieuse, OMM fournit les outils nécessaires à la fabrication de poteaux polygonaux et ronds coniques. Les deux outils ont été conçus pour accomplir, aussi dans une phase successive, le système d’alimentation automatique de la presse plieuse pour réduire le temps de changement de fabrication (poteau polygonal versus poteau rond). Les outils ont été conçus afin d’augmenter la durée de vie de la presse grâce à l’emploi des matériaux les plus nouveaux disponibles sur le marché. En cas d’usure après des années d’utilisation intensive, OMM remplace seulement les inserts et pas les lames complètes.
Il est fortement recommandé d’associer cette machine au système d’alimentation automatique de la presse plieuse afin d’augmenter le taux de productivité ainsi que la qualité.
Cette machine ainsi que toutes nos équipements ont été conçues et fabriquées en conformité avec les normes existant en termes de sécurité et respect de l’environnement (bruit, aspiration des fumées, récupération de l’énergie), établies par la Communauté Européenne :
• Conforme à toutes les exigences applicables de la directive machines 2006/42/CE
• Conforme à toutes les dispositions applicables de la directive 2006/95/CE (basse tension)
• Conforme à toutes les dispositions applicables de la directive 2004/108/CE (compatibilité électromagnétique)
• Conforme à la norme EN ISO 12100 (Principes généraux de conception des machines)
• Conforme à la norme EN 60204 (Equipement électrique de la machine)
OMM met en œuvre le système de gestion conformément à la norme européenne ISO 9001: 2015 pour la conception, la construction, l’installation et la maintenance des équipements automatiques industrielles de fabrication de l’acier (EA 18).
- Largeur de la tôle jusqu’à 2.500 mm
- Longueur de la tôle jusqu’à 16.000 mm
- Profondeur de gorge jusqu’à 2.000 mm (variable)
- Force du pliage jusqu’à 2.000 tonnes
- Longueur du trapèze jusqu’à 16 m
- Structures très robustes
- Distribution uniforme de la charge due aux cylindres hydrauliques (8 au lieu de 4)
- Système de bombage
- Système d’éjection pour l’éjection des poteaux des deux côtés (pour les poteaux polygonaux)
- Unités d’élévation des poteaux sans endommagement de la matrice
- Positionneurs antérieurs et postérieurs
- Outillage complet pour les poteaux polygonaux et ronds coniques (matrice et moule)
- Taux de productivité jusqu’à 3,5 min/ poteau (8 côtés des poteaux)
- Exploitation simultanée jusqu’à 4 presses plieuses grâce au contrôle Delem
- Aucune fondation nécessaire
- Presses conçues proprement pour les poteaux
- Système de monitorage en temps réel et téléservice par une connexion internet
- Un seul opérateur pour l’exploitation de la ligne
